پیگتیل مالتی مود سیمپلکس LC OM5

پیگتیل مالتی مود سیمپلکس LC OM5

پیگتیل‌های فیبر نوری یکی از اجزای اساسی در سیستم‌های انتقال داده با استفاده از فیبر نوری هستند. در واقع، پیگتیل‌ها یک نوع کابل فیبر نوری با اتصالات مخصوص هستند که برای اتصال مستقیم دستگاه‌های   تجهیزات مختلف به شبکه فیبر نوری استفاده می‌شود

تعریف پیگتیل فیبر نوری:

پیگتیل فیبر نوری یک کابل کوتاه است که یک سر آن به یک کانکتور نوری (مثل LC، SC، یا FC) متصل است و طرف دیگر آن آزاد است و می‌تواند به تجهیزات مختلف مثل سوییچ‌ها، روترها، ترمینال‌ها و یا اسپلیترها وصل شود. معمولاً از پیگتیل‌ها برای اتصال تجهیزات فیبر نوری به دیگر قسمت‌های سیستم فیبر نوری مانند کلاوها یا پانل‌های ترکیب (Patch Panel) استفاده می‌شود.

 ساختار پیگتیل:

پیگتیل‌ها معمولاً از چند بخش اصلی تشکیل شده‌اند:

1. فیبر نوری: این قسمت معمولاً از جنس شیشه یا پلاستیک است که سیگنال‌های نوری را از یک دستگاه به دستگاه دیگر منتقل می‌کند.
2. کانکتور نوری: این قسمت معمولاً در یک سر پیگتیل قرار می‌گیرد و به صورت یک اتصال استاندارد برای وصل کردن فیبر به دستگاه‌های مختلف مورد استفاده قرار می‌گیرد.
3. لایه پوششی: برای محافظت از فیبر نوری و کاهش آسیب‌پذیری آن در برابر فشار و ضربه‌ها، فیبر نوری معمولاً با یک پوشش محافظ پلاستیکی پوشانده می‌شود.

 انواع پیگتیل‌های فیبر نوری:

پیگتیل‌ها بر اساس نوع کانکتور، نوع فیبر و نحوه استفاده به چند دسته مختلف تقسیم می‌شوند:

1. بر اساس نوع فیبر نوری:

*فیبر نوری تک‌مد (Single-mode): برای انتقال سیگنال‌ها در مسافت‌های طولانی استفاده می‌شود. این نوع فیبر از یک هسته نازک (معمولاً ۸ تا ۱۰ میکرومتر) برای عبور یک پرتو نور استفاده می‌کند.
*فیبر نوری چندمد(Multi-mode): این نوع فیبر برای انتقال داده‌ها در مسافت‌های کوتاه‌تر و با سرعت بالا کاربرد دارد. قطر هسته آن معمولاً ۵۰ یا ۶۲.۵ میکرومتر است.

2. بر اساس نوع کانکتور:

LC: کانکتور کوچک (یا کانکتور “لوس” که برای سرعت‌های بالاتر طراحی شده است).
SC: کانکتور مستطیلی که به طور معمول در شبکه‌های فیبر نوری استفاده می‌شود.
FC: یک نوع کانکتور که برای کاربردهای خاصی مانند تجهیزات نوری حساس یا سیستم‌های تلویزیون مدار بسته استفاده می‌شود.
MTP/MPO: این کانکتورها به طور معمول در شبکه‌های با حجم داده بالا و سیستم‌های دیتا سنتر استفاده می‌شوند.

کاربردهای پیگتیل‌های فیبر نوری:

پیگتیل‌های فیبر نوری در موارد مختلفی استفاده می‌شوند، از جمله:

1. اتصال به تجهیزات شبکه: از پیگتیل‌ها برای اتصال روترها، سوییچ‌ها، سرورها و دیگر تجهیزات شبکه استفاده می‌شود.
2. ارتباطات بین مراکز داده: در دیتا سنترها، پیگتیل‌ها به طور گسترده برای اتصال تجهیزات و اطمینان از سرعت و کیفیت انتقال داده‌ها استفاده می‌شوند.
3. نصب در پانل‌های پچ: پیگتیل‌ها برای وصل کردن فیبر نوری به پانل‌های پچ و تقسیم داده‌ها در شبکه‌های بزرگ استفاده می‌شوند.

 نکات کلیدی هنگام انتخاب پیگتیل:

1. نوع فیبر نوری: باید نوع فیبر (تک‌مد یا چندمد) را متناسب با نیاز خود انتخاب کنید.
2. نوع کانکتور: انتخاب نوع کانکتور مناسب بسیار مهم است. برای مثال، اگر از تجهیزات خاصی استفاده می‌کنید که به کانکتور خاص نیاز دارند، باید همان نوع کانکتور را انتخاب کنید.
3. کیفیت و استاندارد: همیشه از پیگتیل‌هایی استفاده کنید که مطابق با استانداردهای بین‌المللی باشند تا از عملکرد صحیح و انتقال داده‌های بدون اختلال اطمینان حاصل کنید.
4. طول کابل: انتخاب طول مناسب برای پیگتیل فیبر نوری بسیار مهم است، زیرا فیبر نوری نباید بیش از حد پیچ خورده یا کشیده شود.

 نصب و نگهداری پیگتیل‌های فیبر نوری:

نصب پیگتیل‌ها نیاز به دقت و توجه ویژه دارد. باید مطمئن شوید که اتصالات به درستی انجام شده و هیچ گونه آلودگی یا آسیب به فیبر نوری وارد نشده است. برای تمیز کردن فیبرها نیز از تجهیزات و دستمال‌های مخصوص استفاده کنید تا از هرگونه کثیفی یا گرد و غبار جلوگیری شود.

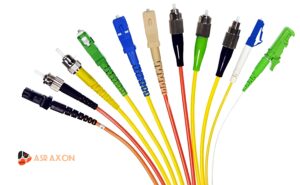

انواع پیگتیل های مالتی مود

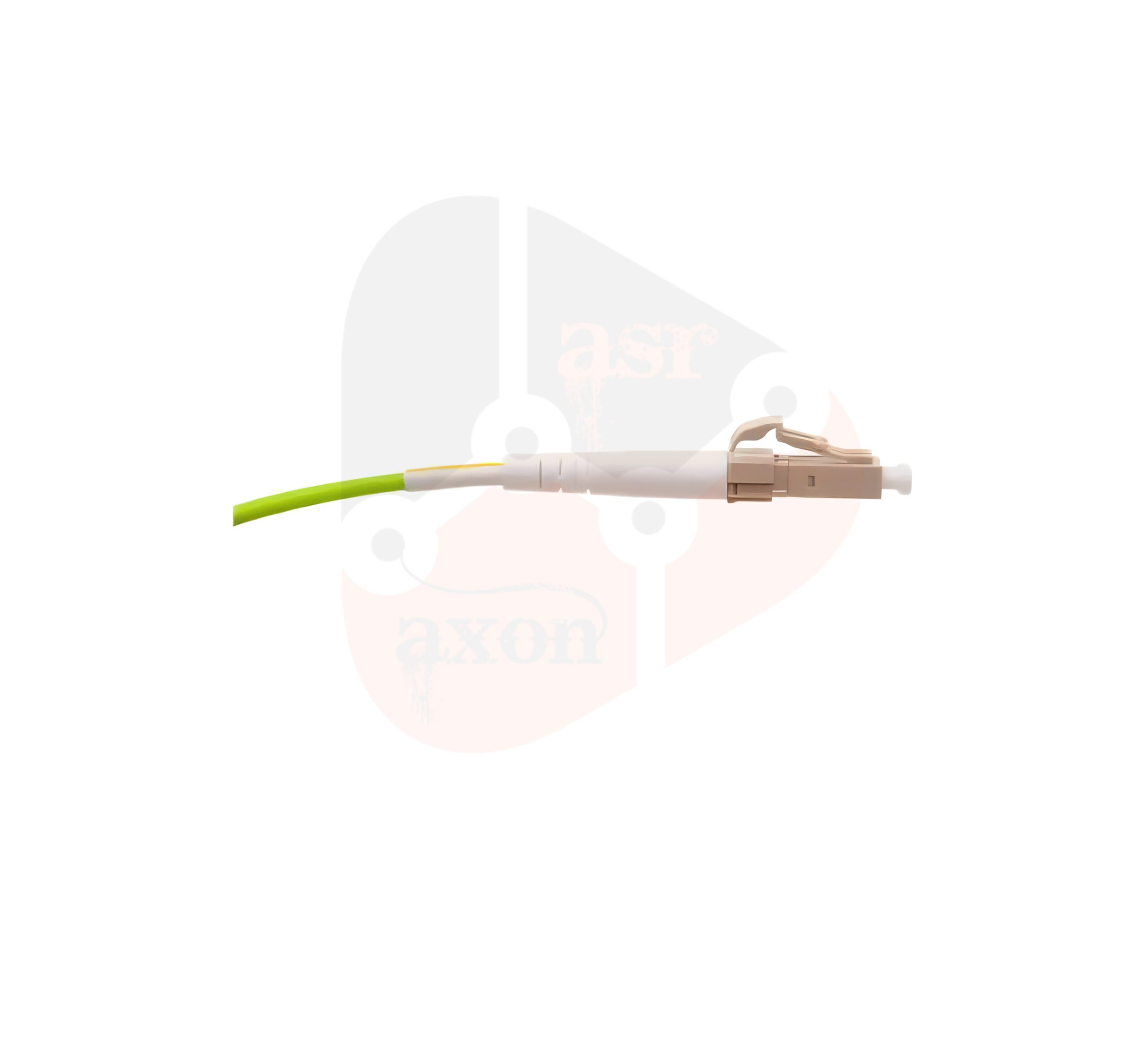

پیگتیل مالتی مود سیمپلکس LC OM5

فیبر OM5 که به آن WBMMF(فیبر چندحالتهی باند گسترده) هم میگویند جدیدترین نوع فیبرهای مالتی مود است. این فیبر با نسخه ی قبل یعنی OM4 همسو بوده و ضخامت هسته اش مانند فیبرهای OM3 ،OM2، و OM4 است. پوشش این کابل ها سبز لیمویی است و برای پشتیبانی از حداقل چهار کانال WDM با سرعت حداقل 28 گیگابیت بر ثانیه به ازای هر کانال طراحی شده است. بازه انتقال این فیبر نوری 850 تا 953 نانومتر میباشد. برای اطلاعات بیشتر میتوانید مقاله ی 3 نکته قابل توجه در مورد کابل فیبر نوری OM5 را مطالعه کنید.
